Композиционные материалы давно уже стали синонимом технического прогресса, и их перспективность ни у кого не вызывает сомнения. Свойствам и строению этой группы материалов посвящено значительное количество научной, патентной и технической литературы. Между тем, многие вопросы, связанные с максимальной реализацией свойств этих материалов, всё ещё недостаточно разработаны.
Физическая модификация является технически простым, экономичным и эффективным приемом целенаправленного регулирования структуры и свойств полимерных композиционных материалов.
Данная работа посвящена исследованию влияния различных методов физической модификации на кинетические характеристики процесса отверждения.
В качестве объектов исследования использовали эпоксидный олигомер дианового ряда ЭД-20 (ГОСТ 10587-93), эпоксидный компаунд марки К-153 (ТУ-6-05-1584-77), полиэфирную смолу ПН-15 (ТУ 6-05-861-73). В качестве наполнителей использовали:
– полиакрилонитрильный технический жгутик (нитрон)– (ТУ-13-239-79);
– гидратцеллюлозную нить (ВН) (ТУ-6-06-58-79);
– поликапроамидную нить (капрон) (ТУ 15-897-79);
– полипропиленовую нить (ПП) (ГОСТ 26996);
– углеродную нить (ТУ-575-13-89);
– стеклянную нить (СН) – (ГОСТ 17139-2000);
– базальтовую нить.(БН) – (ГОСТ 17139-2000).
В опытах контролировали линейную плотность, г/м исходных и пропитанных нитей и степень превращения X, массовые проценты исходного олигомерного связующего в нерастворимый сетчатый продукт. Величину X определяли методом экстракции золя ацетоном при комнатной температуре.
В результате анализа применённых в работе методов физической модификации предложена концепция, объединяющая все изученные методы.
Все способы физической модификации в работе разделены на ориентирующие и энергетически подпитывающие воздействия. К первой группе физических обработок относятся обработки при постоянных механических нагрузках и постоянных магнитных (ПМП) и электрических полях (ПЭП). Ориентирующее действие ПМП основано на взаимодействии собственных магнитных моментов магнитно-анизотропных олигомерных молекул с внешним ПМП, а ориентирующее влияние ПЭП обусловлено взаимодействием полярных сегментов связующего с внешними ПЭП, в результате чего возникают ориентирующие усилия, которые способствуют формированию ориентированной структуры полимера в процессе отверждения.
Формирование ориентированной структуры способствует упрочнению материала в направлении ориентации.
Ко второй группе физических обработок относятся вибрационные обработки (ВО), ультразвуковое воздействие (УЗ), ультрафиолетовое излучение (УФИ). Эти воздействия имеют волновую природу. Поглощение энергии колебаний является дополнительным источником энергии, и такие воздействия эквивалентны повышению температуры.
В данной работе изучено влияние кратковременных предварительных физических обработок препрегов на кинетику последующего глубокого отверждения препрегов.
Влияние указанных кратковременных физических воздействий на кинетику последующего отверждения эпоксидной смолы имеет сложный характер (рис. 1).

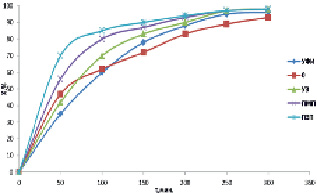

Рис. 1. Зависимость степени превращения Х исходной олигомерной смолы в сетчатый продукт от продолжительности отверждения τ после кратковременной физической обработки
При сравнительно небольших степенях превращения (до точки гелеобразования) УЗ и УФИ замедляют превращение в сетчатый продукт, а при глубоком отверждении ускоряют его. ПМП и ПЭП в соответствии с изложенной ранее теорией [1] ускоряют процесс превращения в сетчатый продукт во всём диапазоне продолжительности отверждения.
Важной кинетической характеристикой является разность ΔХ степеней превращения исходного олигомера в сетчатый продукт после кратковременной физической обработки и без неё при фиксированной продолжительности отверждения Δτ (рис. 2).

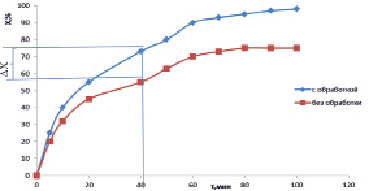

Рис. 2. Графическая оценка средней скорости дополнительного процесса, вызванного физическим воздействием
U = ΔХ/τ. (1)
Величину U можно рассматривать как среднюю скорость дополнительного физико-химического процесса, вызванного рассматриваемым физическим воздействием.
На основании полученных значений U строим зависимости скорости дополнительного процесса U от продолжительности отверждения τ (рис. 3).

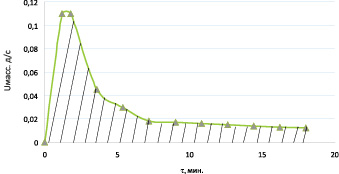

Рис. 3. Зависимость скорости дополнительного процесса отверждения U от продолжительности отверждения τ
Рассматриваемые кривые имеют экстремальную форму с максимумом, так как отверждение ускоряется рассматриваемым физическим воздействием.
При замедлении отверждения кривые имеют иную форму (рис. 4).

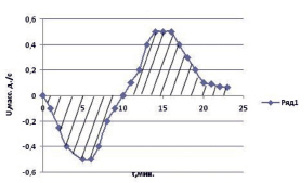

Рис. 4. Зависимости скорости дополнительного процесса отверждения U от продолжительности отверждения τ
Массовую долю связующего, вступившего в дополнительный физико-химический процесс γτк, вычисляем по соотношению (2):
. (2)
Величина γτк пропорциональна заштрихованной площади, ограниченной кривой и осями координат (рис. 4).
Физико-химическая активность γ различных видов физической обработки при получении полиэпоксидов, армированных различными нитями
Вид обработки |
Наполнитель |
γ, массовые доли |
МО |
БН |
0,37–0,29 |
СН |
0,12–0,18 |
|
ВН |
0,11–0,17 |
|
ПАН |
0,12–0,18 |
|
ПЭП |
СН |
0,03–0,54 |
УФИ |
ПАН |
0,23–0,47 |
ВН |
0,16–0,27 |
|
УЗ |
УН |
0,07–0,19 |
БН |
0,51–0,76 |
Как видно, наиболее активными являются обработки с помощью ПЭП, УФИ и УЗ, хотя обработка УФИ даёт результат, близкий к эффективности ПЭП и УЗ, при продолжительностях обработки, значительно превышающих продолжительность обработки при помощи ПЭП и УЗ.
Подтвердив теоретические расчёты результатами эксперимента и выявив пределы изменения прочностных характеристик получаемого материала в результате физической модификации, можно получать материалы с заранее запланированными свойствами.
